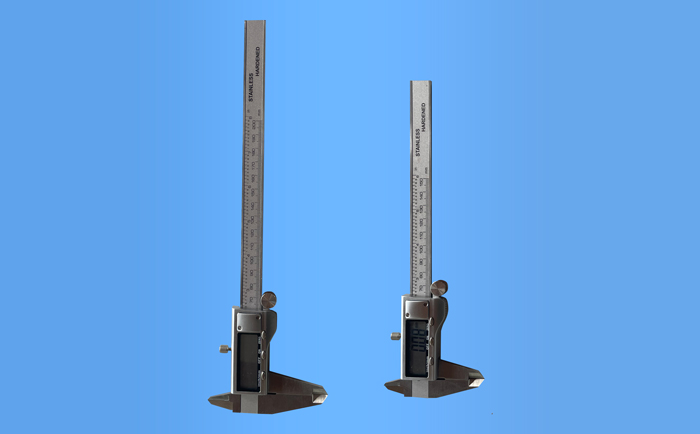

电子数显卡尺主要由尺身、传感器、控制运算部分和数字显示部分组成。
电子数显卡尺根据传感器的不同，可分为光栅式容栅式两大类。光栅式数显卡尺是以光栅作传感器，将尺框位移量以莫尔条纹的变化转换成电信号的变化输入控制运算部分进行运算，以数字显示部分显示测量结果。
这种类型的电子卡尺精度较高，但耗电和体积较大。容栅式电子卡尺是以容栅作传感器，以固定极板和动极板间电容量的变化发出电信号，输入控制运算部分进行运算，由数字显示部分显示测量结果。这种电子数显卡尺结构简单、耗电较少，但精度略低于光栅式电子卡尺，目前世界上小于2000mm以下的电子数显卡尺90％都是采用容栅式。
一种基于无线数据传输的数显卡尺，其特征在于：包括数显卡尺本体，数显卡尺本体包括游标卡尺、检测主尺中游标位移量的容栅位移传感器、信号处理模块、存储器、电源模块、显示屏和单片机；所述容栅位移传感器与信号处理模块连接，所述信号处理模块、存储器、电源模块、显示屏均与单片机连接，所述单片机还与输入设备和无线传输模块相连接。
数显卡尺主要就是用来测量长度、内外径和深度的一种测量工具。在测量的时候，读数的时候用它特别方便，卡尺的主要组成部分有尺体、传感器、数字显示部分和运算部分。数看显尺按照不同的传感器可以分为磁栅式数显卡尺和容栅式数显卡尺。
